Panel LCD tidak dapat
memancarkan cahaya sendiri karena itulah harus ada sistem pasokan cahaya
yang diperlukan yaitu panel konduktor yang dapat mendistribusikan
cahaya keseluruh layar monitor untuk itu diperlukan power supply yang
dapat mengerakan perangkat penghasil cahaya yaitu lampu backlight. Lampu
ini mempunyai berbagai bentuk tipe, jenis maupun bentuknya.
Lampu yang sering
digunakan adalah CCFL. CCFL ini disebut juga katoda dingin tapi prinsip
kerja pencahayaan sama dengan tabung katoda panas yang banyak digunakan
dirumah tangga lampu jenis ini tidak memerlukan pemanasan terlebih
dahulu dari filament-nya. Elktroda dari lampu ini bersuhu rendah
meskipun sedang memancarkan cahaya umur lampu ini biasanya berkisar

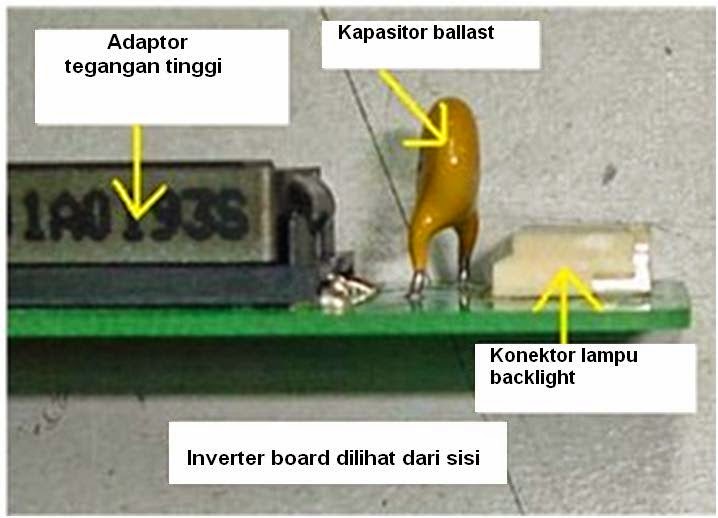

50.000 jam normalnya. Sebuah power supply khusus dan inverter diperlukan
untuk menghasilkan tegangan sekitar 600-1000 volt AC diperlukan untuk
mengoperasika lampu jenis ini. Backlight ini biasanya berjumlah dua pada
monitor LCD terletak dibagian atas dan bawah panel LCD.
Tampilan muncul tapi
kedip kedip dan kemerah merahan Gejala ini biasanya disebabkan karena
lampu sudah berumur tua sehingga mengalami degradasi/penurunan kwalitas,
bagi jenis monitor yang tidak memiliki feedback circuit pada inverter
board-nya lampu akan tetap bekerja mengeluarkan cahaya meskipun gejala
terjadi seperti diatas. Tetapi bagi monitor yang sudah memakai feedback
circuit akan hidup sebentar kemudian langsung mati karena untuk
melindungi inverter board.
Cara mengganti lampu backlight monitor dengan benar
Apabila kita ingin
mencoba memperbaiki atau mengganti lampu backlight harus hati hati
karena komponen lampu ini sangat rapuh kita bisa menariknya secara pelan
dari dalam casing monitor seperti gambar diatas, beberapa susah sekali
untuk ditarik keluar khususnya bagi monitor yang mungkin sudah disegel
mati. Sekali lagi hati hati terutama dengan soket konektor yang
menyambung dengan panel layar LCD sperti gambar dibawah karena apabila
sobek anda tak akan bisa/sulit sekali memperbaikinya karena sudah
didesain khusus oleh pabrik pembuatnya.
1) Bagaiman cara mengetahui backlight itu bagus atau sudah rusak
Caranya membandingkan dengan backlight yang masih bagus/baru/normal dengan syarat konektor penghubungnya cocok dan pas
2) Bisakah mengganti backlight ukuran monitor 17 inci dengan ukuran 15 inci
Ya bisa, tetapi ada bagian yang gelap yang tak bisa diterangi secara merata karena ukuran 15 inci tentu saja lebih pendek dari ukuran 17 inci
3) Bisakah mengganti backlight dengan merk lain tetapi ukuran sama misalkan 15 inchi diganti dengan 15 inchi
Ya bisa, tapi harus periksa dahulu intensitas cahaya yang keluar dengan cara memasangnya dan amati dahulu. Meskipun ukuran sama tetapi daya pancar cahaya yang dikeluarkan belum tentu seterang yang asli
4) Dimana kita bisa mendapatkan backlight yang baru?
Tentunya di service senter yang menjual monitor merk yang kita pakai atau bisa juga ditempat lain
5) Haruskah kita membeli untuk cadangan?
Itu tergantung anda sendiri. Apabila memang penting silahkan
6) Gejala apa saja yang terjadi apabila backlight mengalami masalah
Tampilan mati, ada cahaya tapi berkedip kedip, tampilan ada tetapi ada warna kemerah merahan biasanya diatas atau bawah layar tergantung lokasi backlight yang rusak itu berada
Tip rahasia
Bagaimana cara
memperbaiki gejala flicker (berkedip kedip) tanpa harus mengganti lampu
backlight-nya itu sendiri? Secara normal pada desain LCD monitor terbaru
(yang mempunyai sirkuit feedback) biasanya menggunakan IC bernomor kode
OZ960 monitor akan menyala sebentar kemudian langsung mati. Amati
dahulu dari lokasi mana flicker itu mulai terjadi jika terjadi mulainya
pada bagian atas menyebar kebawah berarti bagian backlight atas monitor
yang bermasalah. Sebaliknya jika terjadi mulai dari bawah keatas maka
backlight bagian bawah yang bermasalah. Jika sudah yakin dimana flicker
itu mulai (misalkan bagian atas monitor) maka bisa diganti dengan yang
baru, betul kan? Tidak juga seperti itu menurut saya kadang flicker
sedikit bisa diakali pada bagian sirkuit feedback-nya.
Bagaiman cara mengakali gejala flicker?

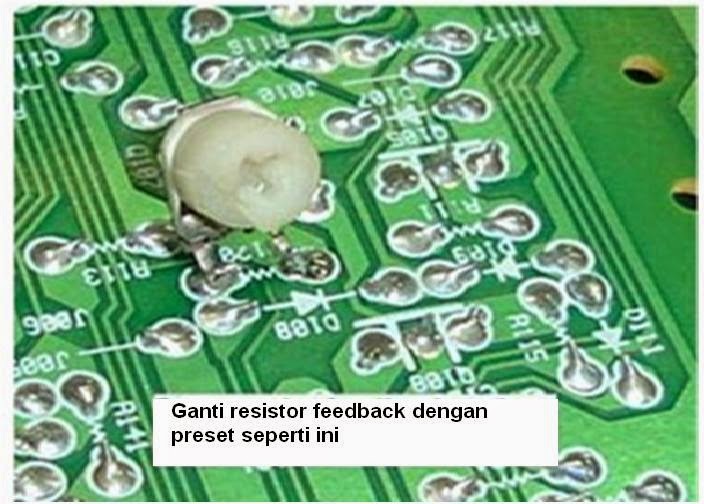

Cari sebuah komponen
resistor pada bagian bawah backlight feedback circuit yang salah satu
kakinya terhubung pada cold ground setelah ketemu angkat cabut saja
resistor tersebut dan gantikan dengan preset tiga kaki
dengan terlebih dahulu menyatukan kaki 1 dengan 2 (lihat gambar dibawah)
lalu pasangkan bebas menghadap mana saja karena tak mempunyai polaritas
setelah selesai hidupkan monitor sambil memutar mutar pelan tuning-ya
dengan obeng plus cari tuningnya sampai monitor tidak mati apabila mati
hidupkan kembali lakukan hal yang sama sampai monitor menyala terus.
Sebuah monitor LCD merk
HP17 dengan gejala kerusakan ficker ringan pada backlight bagian atas
layar monitor, lalu saya telusuri dan menacari sebuah resistor (R120) yang
salah satu kakinya terhubung dengan cold gound setelah ketemu saya
ganti dengan komponen preset dengan nilai default dikomponen itu
tertulis 13.
13 = kira kira 1000
Ohm = 1 Kilo Ohm lalu saya tuning sambil monitor dihidupkan setelah
diamati sebentar ternyata monitor dapat hidup terus tanpa mati atau
mengalami flicker. Setelah itu saya matikan komputer dan mencopot
kembali preset tadi kemudian saya ukur ternyata nilainya berubah menjadi
238 Ohm. Ini berarti tegangan yang diperlukan untuk memperbaiki lampu
yang flcker itu adalah resistor yang bernilai 238 Ohm setelah mencari
cari ternyata resistor nilai seperti itu saya tak memilikinya sebagai
gantinya saya gantikan resistor dengan nilai lebih besar sedikit yaitu
240 Ohm, tidak mengapa karena perbedaan nilai toleransinya tidak terlalu
jauh asal jangan melebihi 10 persen dari nilai aslinya. Dan akhirnya
monitor LCD bekerja kembali dengan normal.
Contoh kasus diatas
adalah flckering ringan yang bisa diakali dengan cara demikian tetapi
apabila menemukan flickering nya memang sudah parah maka jalan satu
satunya adalah mengganti lampu backlight dengan yang baru.
